Для заказа не нужен профессиональный чертёж из конструкторской программы. Нужен лист, по которому другой человек без ваших объяснений поймёт форму столешницы.

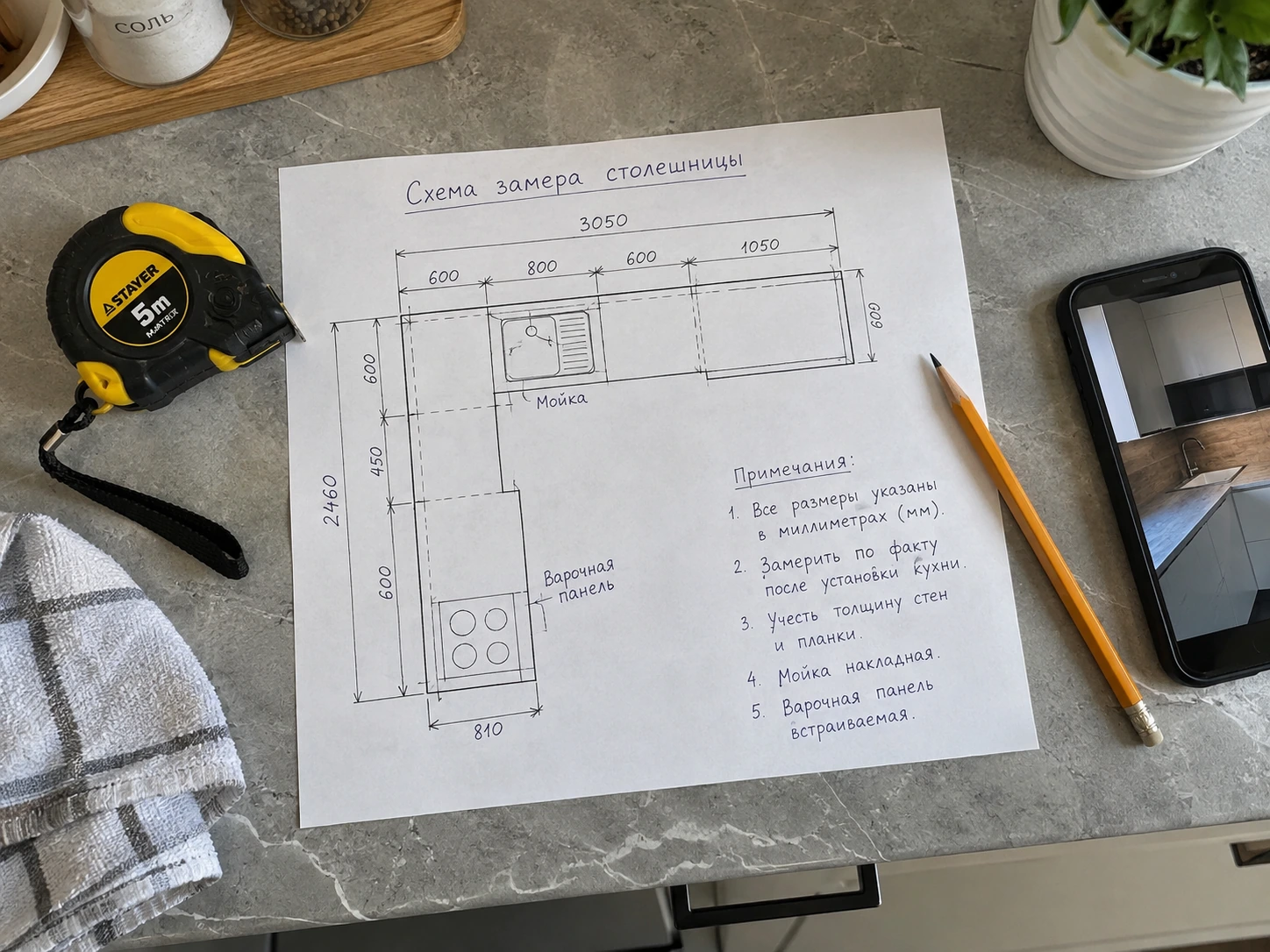

Рисуйте вид сверху
Именно так проще всего показать стены, форму, мойку, варочную панель, стыки и трубы.

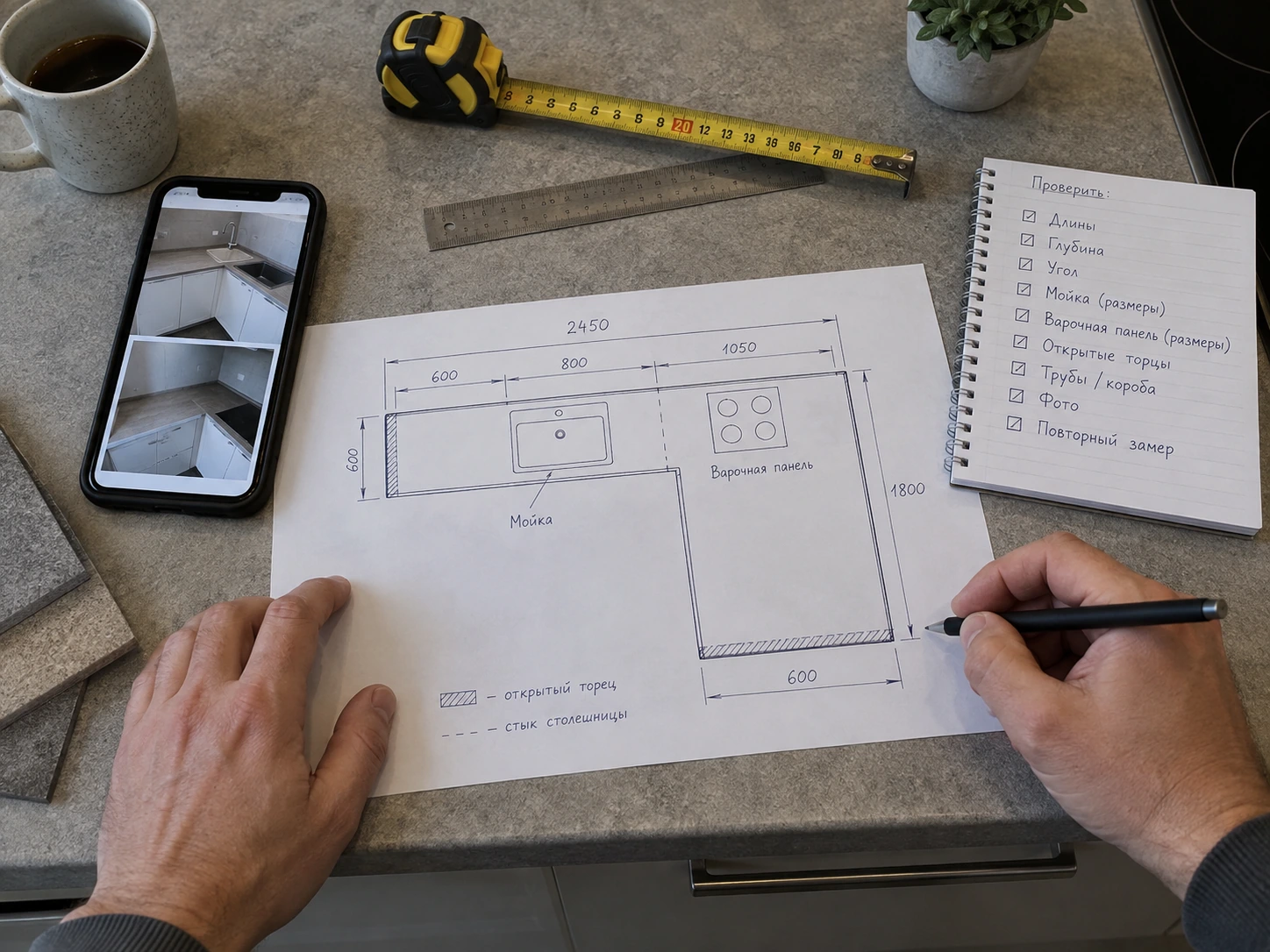

Все размеры подписывайте рядом с нужной стороной
Не делайте отдельный список «2450, 1800, 600, 600». Через него невозможно понять, какая цифра к чему относится.
Используйте миллиметры
Один формат размеров уменьшает вероятность путаницы. Например, 2450 мм, а не 2,45 м.
Подпишите элементы
На схеме можно обычными словами написать: «мойка», «варочная», «труба», «открытый торец», «стена», «стык».

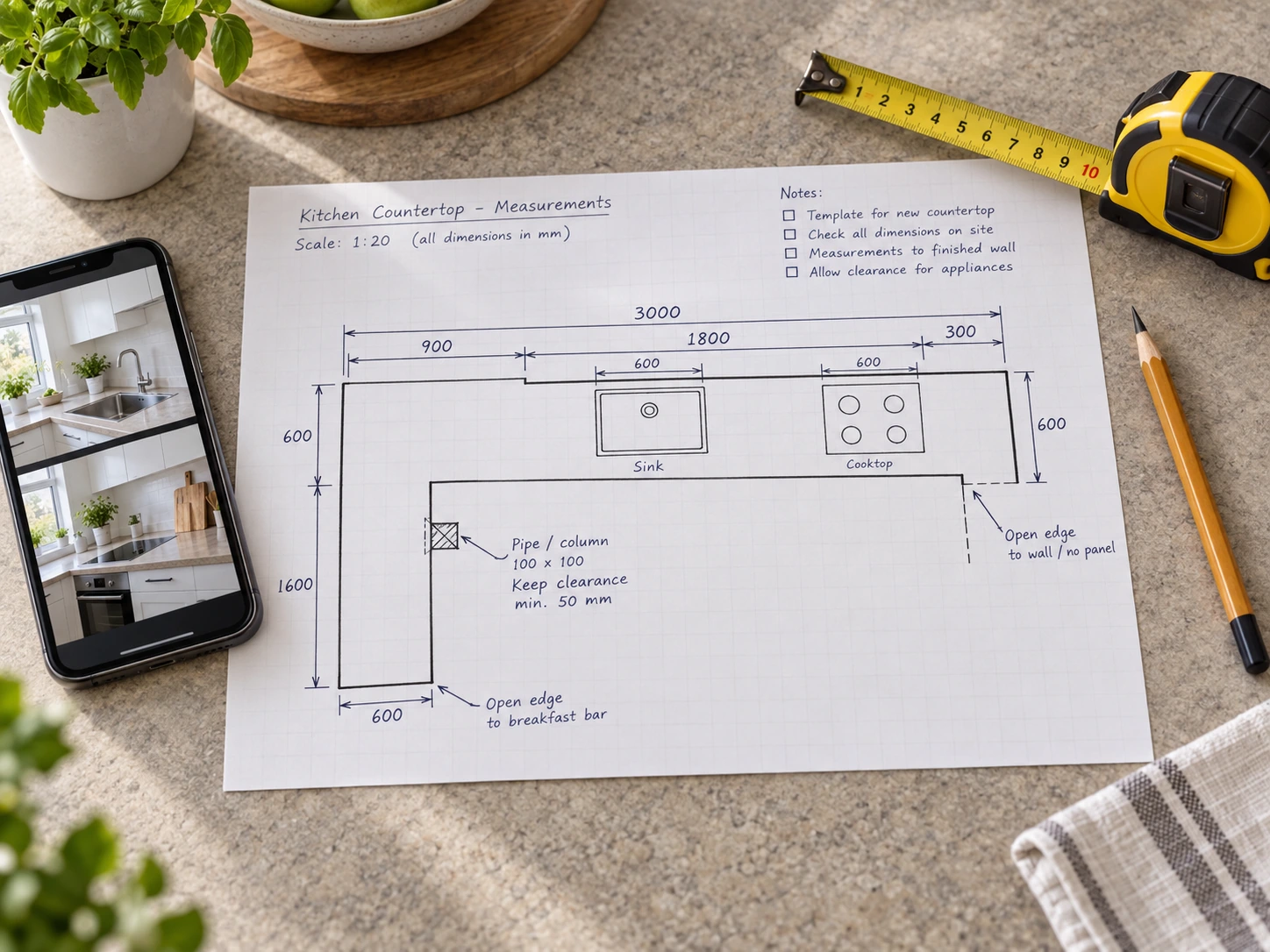

Отметьте открытые торцы
Их удобно заштриховать или выделить отдельной линией.
Добавьте фотографии
К схеме лучше приложить общий вид кухни, левую сторону, правую сторону, углы, мойку, трубы и другие сложные места.
Главное правило
Чёткий лист от руки с понятными размерами полезнее аккуратной схемы, где не отмечены реальные стены и препятствия. Человек, который впервые видит вашу кухню, должен понять по схеме, какие детали требуются и где они будут стоять.
