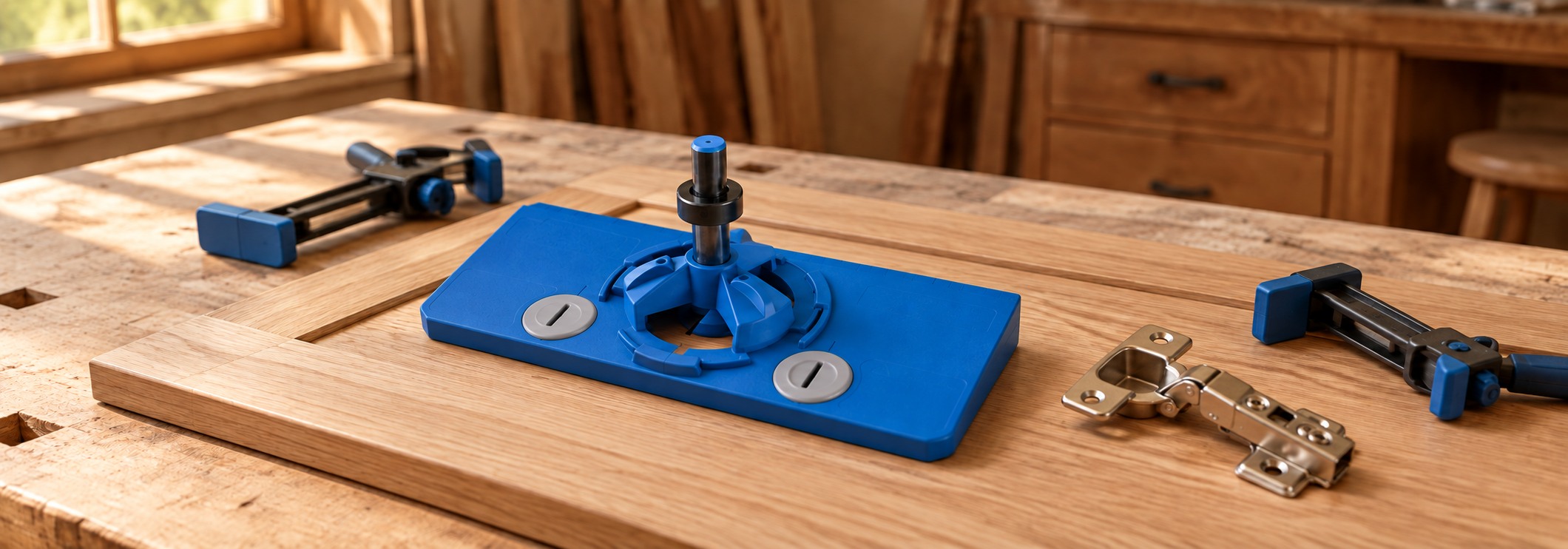

ИИ-иллюстрация
Кондуктор помогает сверлить отверстия под мебельные петли ручной дрелью: удерживает направление сверла и повторяет выбранный отступ от края. Он полезен при изготовлении нескольких одинаковых фасадов. Но сначала выбирают петлю и её схему установки — одного обозначения «35 мм» для покупки инструмента недостаточно.
Как устроен кондуктор

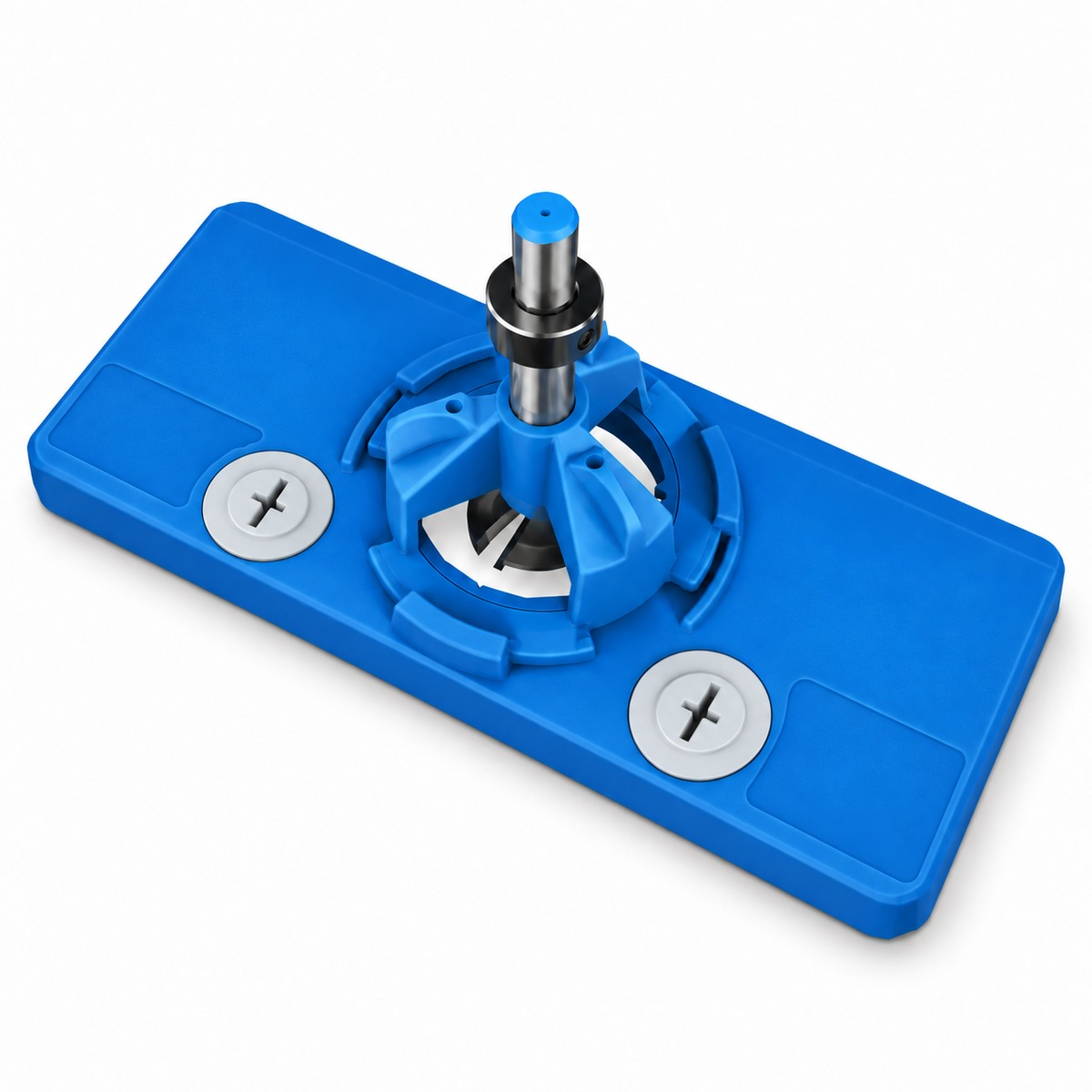

У Kreg KHI-HINGE есть основание с двумя поворотными упорами, съёмная направляющая и сверло под чашку диаметром 35 мм. Упоры задают расстояние от края фасада до края отверстия. Направляющая удерживает ось сверла, а кольцо на его стержне ограничивает погружение.
Чашка — круглая часть петли, которая утапливается в дверцу. Для неё делают большое глухое отверстие, не проходящее насквозь. Рядом располагаются отдельные отверстия крепления. Сверление чашки и подготовка крепежа — две операции с разными требованиями.
Такой инструмент удобен повторяемостью: после проверки настройки её сохраняют для одинаковых деталей. Разметить расположение петель по высоте дверцы всё равно нужно. Кондуктор не определяет их количество и не проверяет, не окажется ли петля напротив полки шкафа.
Какие размеры взять из чертежа петли
Проверьте четыре вещи: диаметр чашки, глубину её посадки, отступ отверстия от края и схему крепежа. Уточните, откуда проведена размерная линия: до центра окружности или до её ближайшего края. Это разные расстояния.
У KHI-HINGE упоры имеют положения 3, 4, 5 и 6 мм. Это настройки конкретного кондуктора, а не перечень допустимых отступов для любой петли. Если чертежу требуется другое значение, округлять его до ближайшего положения нельзя.
Толщина фасада тоже важна. Глубину проверяют вместе с формой сверла и выступающим остриём: дно большого отверстия ещё не показывает самую глубокую точку сверления. Перед работой с чистовой деталью полезна проба на обрезке того же материала и толщины — с проверкой обеих сторон.
Для замены комплектного сверла Kreg указывает собственное 35-миллиметровое сверло для этого кондуктора. У него специальная длина и буртик, на который садится ограничительное кольцо. Обычное сверло Форстнера того же диаметра не становится совместимым автоматически.
Почему крепёж сверлят отдельно
Одинаковая чашка не означает одинаковые отверстия рядом с ней. Например, в монтажной инструкции Blum отдельно показаны петли на шурупах, с запрессовываемым креплением и INSERTA — креплением с откидным рычажком. Подготовка фасада у этих исполнений различается.
В основании Kreg есть направляющие под небольшие отверстия для шурупов. Пользоваться ими можно, только если их расположение соответствует выбранной петле. Диаметр сверла и глубину проверяют по конкретному крепежу. Отверстия под ответную планку внутри шкафа размечают отдельно, по документации петли и планки.
Во время сверления основание KHI-HINGE закрепляют двумя струбцинами — удержание рукой инструкция не допускает. Нужны защитные очки и соблюдение правил работы с дрелью.
Для повторяющихся фасадов кондуктор сокращает настройку инструмента. Чтобы оценить покупку, достаточно сопоставить его возможности с чертежом выбранной петли и проверить пробное отверстие. Это важнее количества настроек в описании товара.
Подойдёт ли такой кондуктор для вкладной дверцы?
Это зависит от конкретной петли и требуемого сверления. Вкладная дверца располагается внутри проёма, накладная перекрывает торцы корпуса. Нужное положение обеспечивают петля, ответная планка и размеры установки вместе; сам кондуктор не переводит накладную конструкцию во вкладную.
Нужно ли отдельно покупать сверло для крепёжных отверстий?
У Kreg KHI-HINGE в комплект входит сверло под чашку, но не отдельное тонкое сверло для шурупов. Производитель упоминает 1,5 мм и одновременно требует проверить размер под выбранные шурупы. Переносить эту цифру на крепление других типов нельзя.
