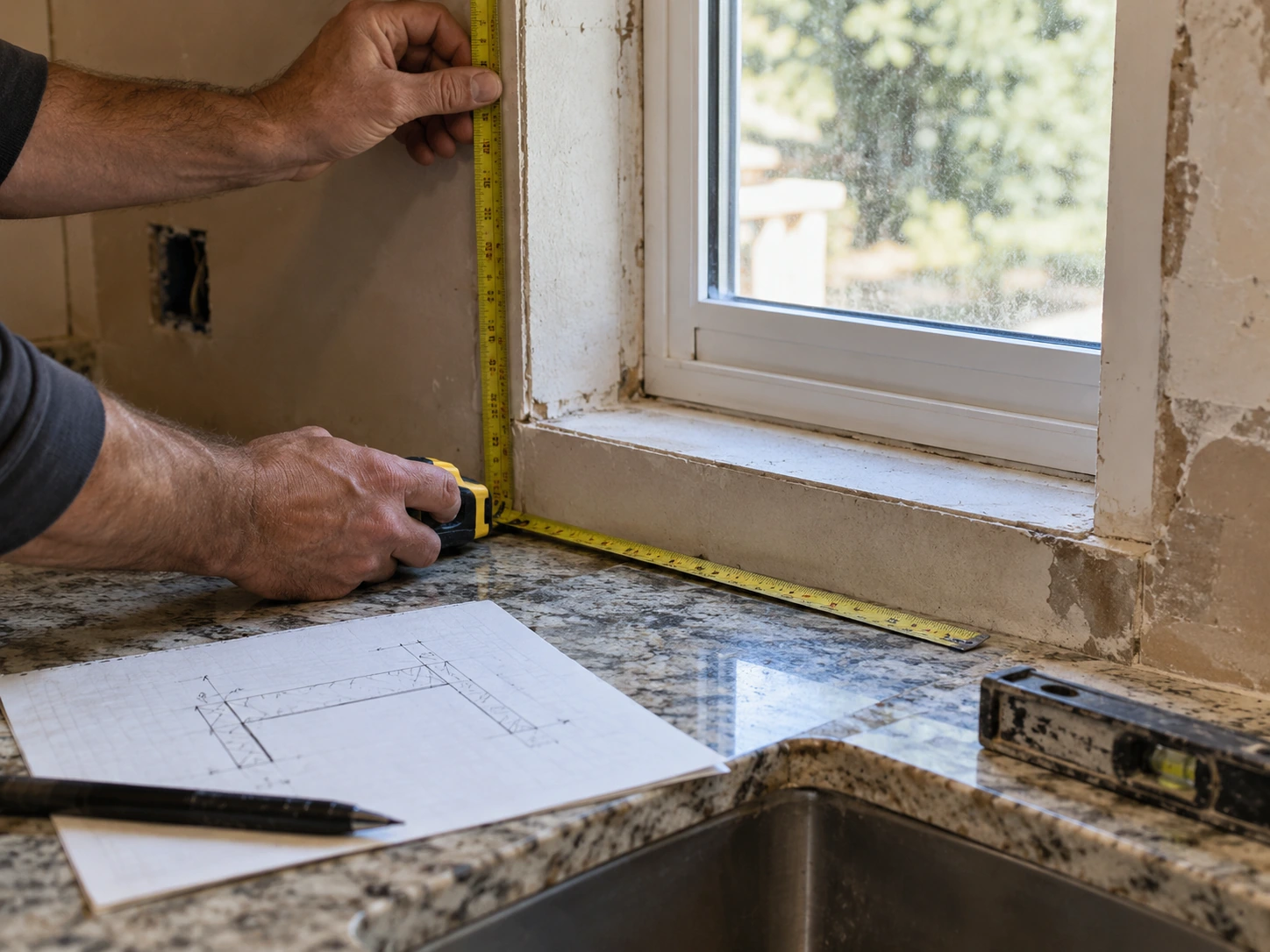

ИИ-иллюстрация
Оконные откосы далеко не всегда параллельны, поэтому одного размера между ними недостаточно.
Измерьте ширину в нескольких местах
Например:
- у рамы;
- посередине глубины;
- у переднего края будущей столешницы.
Если значения отличаются, на схеме нужно показать реальную форму проёма.
Проверьте глубину
Левая и правая стороны тоже могут отличаться. Измеряйте расстояние от рамы до переднего края в нескольких точках.
Не ориентируйтесь только на самый маленький размер
Если сделать всю деталь по минимальному значению, в других местах могут появиться большие щели.
Сделайте понятную схему
Отметьте:
- окно;
- левый и правый откос;
- передний край;
- все контрольные размеры.
Для сложной геометрии полезны фотографии с приложенной рулеткой. Это помогает понять не только цифры, но и реальное положение стен.
